Kanał kablowy z PCV typu palcowego ze szczeliną 50×50

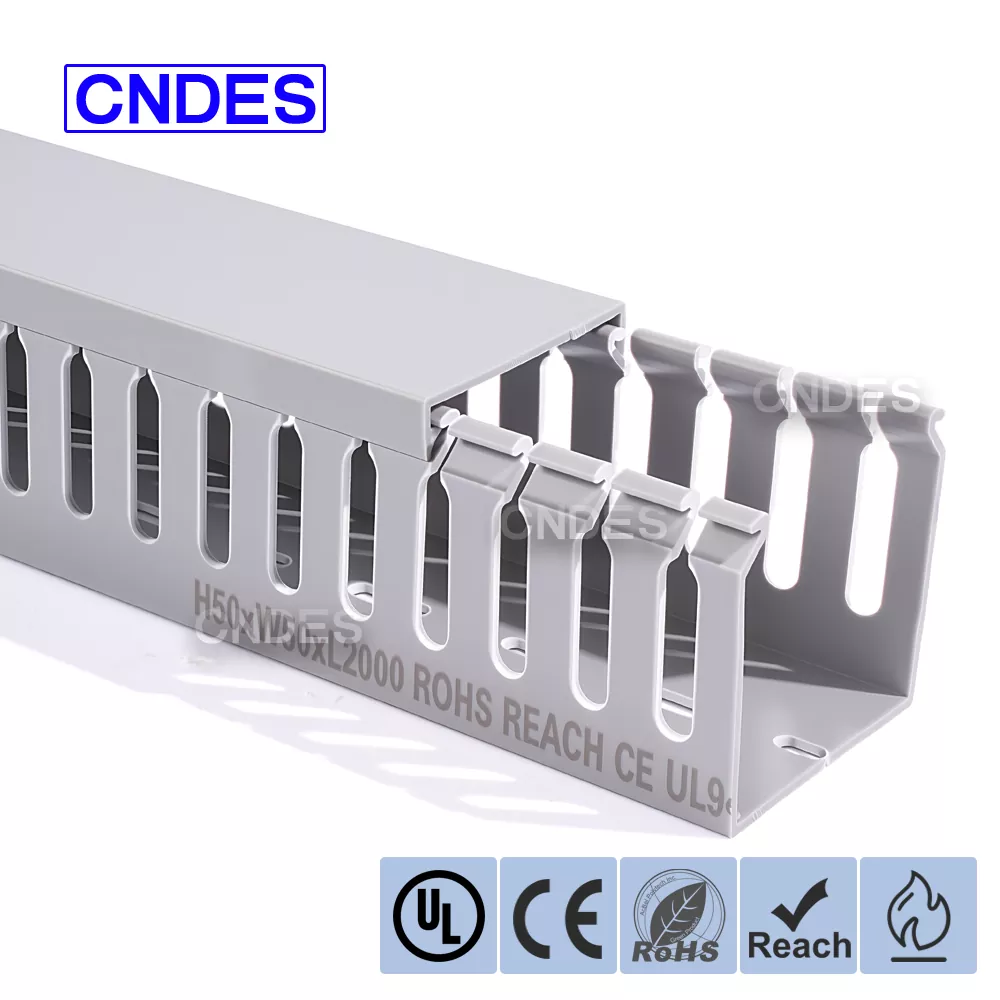

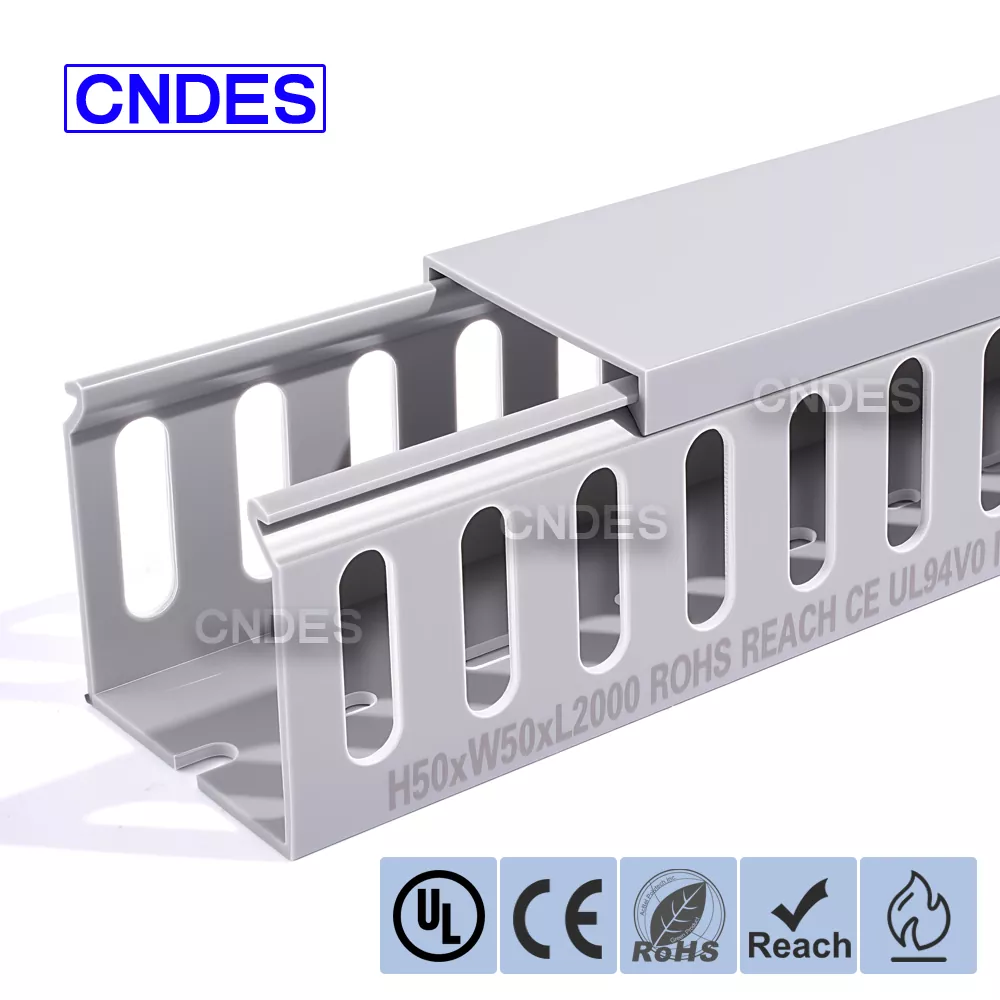

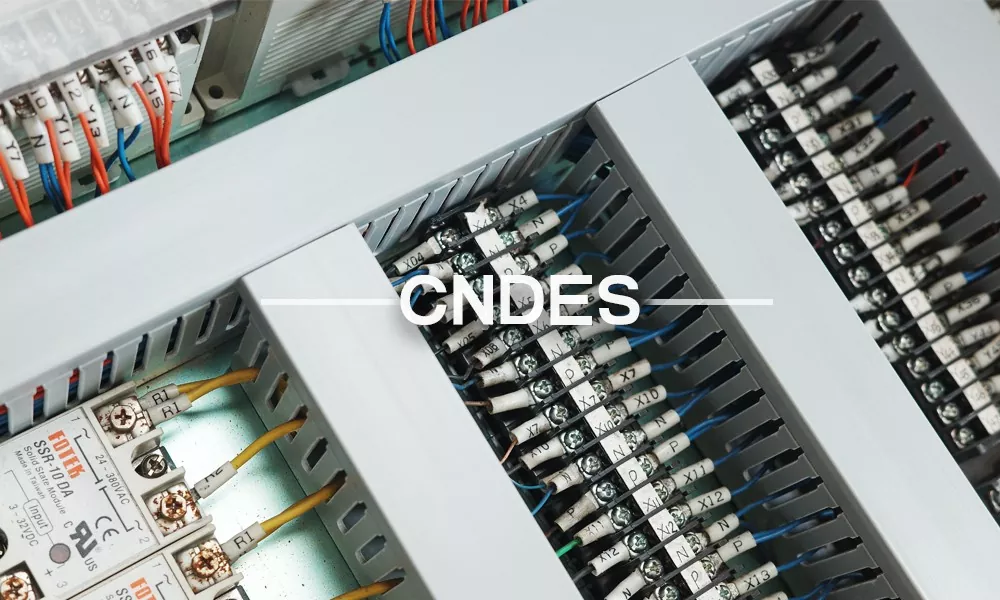

Dostosowany kanał okablowania szczelinowego z PVC o wymiarach 50 × 50 został zaprojektowany z myślą o wydajnej organizacji kabli w panelach elektrycznych, szafach automatyki i przemysłowych systemach sterowania. Ten kanał kablowy, charakteryzujący się zrównoważonym kwadratowym profilem i otwartymi szczelinami typu palcowego, umożliwia szybkie rozgałęzianie kabli, czyste prowadzenie i łatwą konserwację.

Wyprodukowany przez CNDES, profesjonalnego producenta i dostawcę kanałów kablowych z PVC w Chinach, model ten jest szeroko stosowany w zastosowaniach wymagających elastyczności, bezpieczeństwa i długoterminowej trwałości.

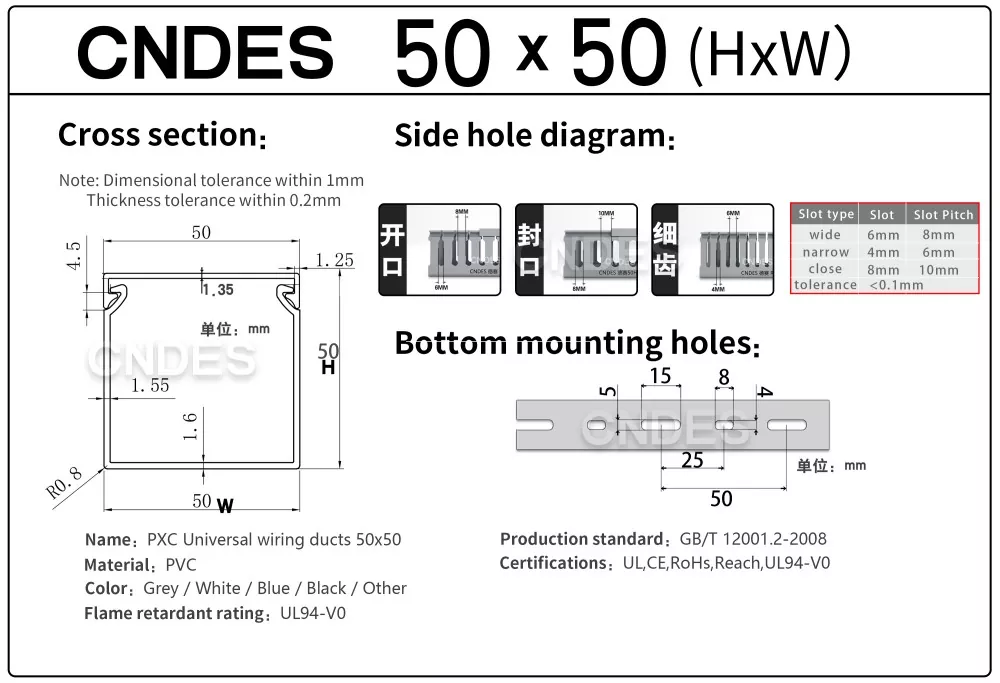

50*50-Dokument specyfikacji

Instrukcje użytkowania

1. Przygotowanie przed instalacją

Przed instalacją wybierz odpowiedni rozmiar kanału kablowego i szerokość szczeliny w zależności od ilości kabli, średnicy kabla i środowiska instalacji, takiego jak dostępna przestrzeń i temperatura robocza.

Na przykład wąskie szczeliny palcowe nadają się do obszarów o dużej gęstości komponentów, podczas gdy szersze szczeliny umożliwiają łatwiejsze prowadzenie większych wiązek kabli.

Instalując wysokiej jakości kanał kablowy z PCV ze szczeliną 50×50, typu palcowego, należy wcześniej zaplanować ścieżkę poprowadzenia kabla i oznaczyć pozycje montażowe na ścianach lub wewnątrz szafek elektrycznych. Unikaj obszarów o ostrych krawędziach, nadmiernych wibracjach lub wysokich temperaturach.

Użyj miarki i markera, aby zapewnić dokładne pozycjonowanie i płynne prowadzenie.

Przygotuj niezbędne narzędzia, w tym śrubokręt, wiertarkę elektryczną (jeśli wymagane jest wiercenie), poziomicę i narzędzia tnące, takie jak piła lub dedykowany przecinak do kanałów kablowych.

2. Zabezpieczenie szyny podstawy

W przypadku montażu na ścianie lub szafce użyj wiertarki elektrycznej do wywiercenia otworów w zaznaczonych punktach. Włóż kotwy rozporowe lub kotwy plastikowe. Upewnij się, że średnica otworu odpowiada rozmiarowi kotwy, aby zapobiec niestabilności spowodowanej zbyt dużymi otworami. Wyrównaj szynę podstawową szczelinowego kanału kablowego z PCW z punktami montażowymi i dokręć śruby za pomocą śrubokręta, aby upewnić się, że szyna jest stabilna i nie kołysze się. Należy przede wszystkim wykorzystać wstępnie wywiercone otwory montażowe rury kablowej. Jeśli potrzebne są dodatkowe punkty mocowania, otwory należy wywiercić samodzielnie. Użyj poziomicy, aby sprawdzić poziome ustawienie kanału bazowego, co zapobiegnie trudnościom z późniejszym montażem pokrywy lub pochyleniem kabla. Po regulacji dokręcić śruby, aby zapobiec przesunięciu.

3. Organizacja i wprowadzanie kabli

Przed podłączeniem kabli pogrupuj je według funkcji — np. kable zasilające, kable sygnałowe lub kable do transmisji danych — i w razie potrzeby oznacz je. Sprawdź, czy średnica kabla jest zgodna z szerokością szczeliny.

Delikatnie włóż kable przez boczne szczeliny lub końcowe otwory wysokowydajnego, szczelinowego kanału kablowego z PCW o wymiarach 50×50, unikając nadmiernego ciągnięcia, które mogłoby uszkodzić izolację kabla.

W przypadku większych kabli poszczególne „palce” szczelin można usunąć wzdłuż wstępnie wyciętych linii lub przyciąć za pomocą narzędzi tnących, aby utworzyć szersze otwory.

Ułóż kable warstwami, aby poprawić organizację i przyszłą konserwację. Powszechną praktyką jest umieszczanie kabli zasilających na dole, a sygnałowych na górnej warstwie, aby ograniczyć zakłócenia.

4. Instalacja pokrywy

Wyrównaj pokrywę z kanałem podstawy, upewniając się, że krawędzie pokrywy całkowicie przylegają do zacisków lub rowków ślizgowych kanału podstawy. W przypadku przesuwnych nakładek wsuń je od jednego końca; w przypadku typów zatrzaskowych, naciśnij, aż zablokują się na swoim miejscu. Mocno dociśnij pokrywę, aby mocno przymocować ją do kanału podstawy. W przypadku szczelinowego kanału kablowego z PCW, obróć pokrywę do pozycji zablokowanej. Sprawdź, czy płyta pokrywy jest wypoziomowana, aby zapobiec miejscowemu podnoszeniu, które mogłoby umożliwić wnikanie kurzu. Sprawdź, czy pokrywa jest dobrze zamocowana i nie ma szczelin, aby zapobiec przedostawaniu się kurzu lub ciał obcych do wnętrza przewodu. Jeśli wymagane jest lepsze uszczelnienie, nałóż uszczelniacz na krawędzie pokrywy (wybierz klej kompatybilny z PVC).

5. Specjalna obsługa scenariuszy

Podczas montażu na powierzchniach pionowych wybierz osłony o konstrukcji antypoślizgowej (np. podkładki gumowe lub wzmocnione zatrzaskami), aby zapobiec poślizgowi. Okresowo sprawdzaj zamontowany pionowo kanał kablowy z PCV typu szczelinowego, aby upewnić się, że pokrywy pozostają zabezpieczone przed poluzowaniem grawitacyjnym. W ograniczonych przestrzeniach przycinaj przewody na odpowiednią długość (używając specjalistycznych narzędzi tnących, aby zachować czyste, równe krawędzie). Po cięciu sprawdź krawędź cięcia pod kątem ostrości. Jeśli to konieczne, przeszlifuj papierem ściernym, aby zapobiec obrażeniom kabla lub operatora. Jeśli temperatura otoczenia zbliża się do górnej granicy temperatury przewodu (np. 50°C lub 85°C), wybierz model odporny na wysokie temperatury lub zastosuj dodatkowe środki odprowadzania ciepła. Na przykład zarezerwuj przestrzeń wentylacyjną wokół przewodu lub zainstaluj wentylatory chłodzące.

Szukasz niezawodnego dostawcy lub producenta przewodów rurowych z PCV z otworami 50 × 50 w Chinach?

Skontaktuj się z CNDES już dziś, aby otrzymać próbki, rysunki techniczne lub wycenę bezpośrednio z fabryki.
